Оголовоки портальные проходные ОП
Оголовки жби труб используют при возведении водопропускной системы, которая являет из себя сборную жби конструкцию которая состоит из нескольких элементов: портальные стенки и откосные стенки. Оголовки водопропускных труб устанавливается на окончаниях трубопровода и служат как укрепительная и защитная функция. К телу приставляется портальная стенка, а к ней уже приставляется откосные стенки.

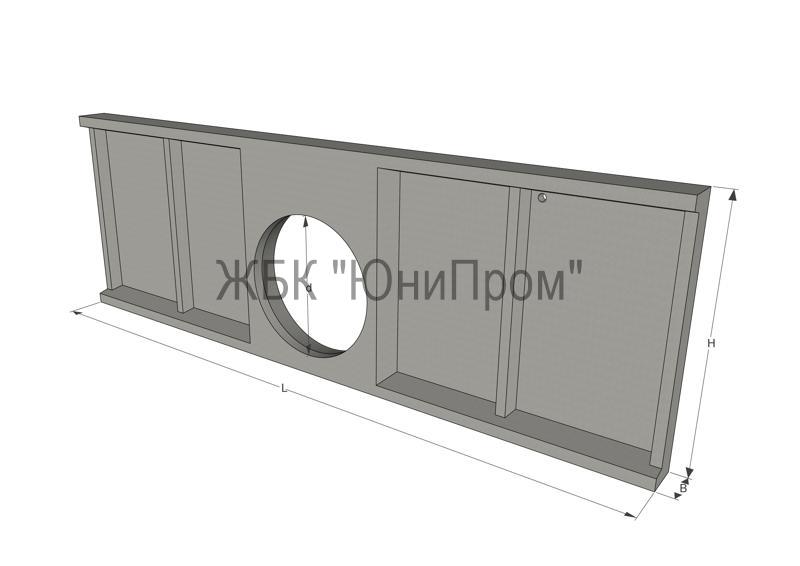

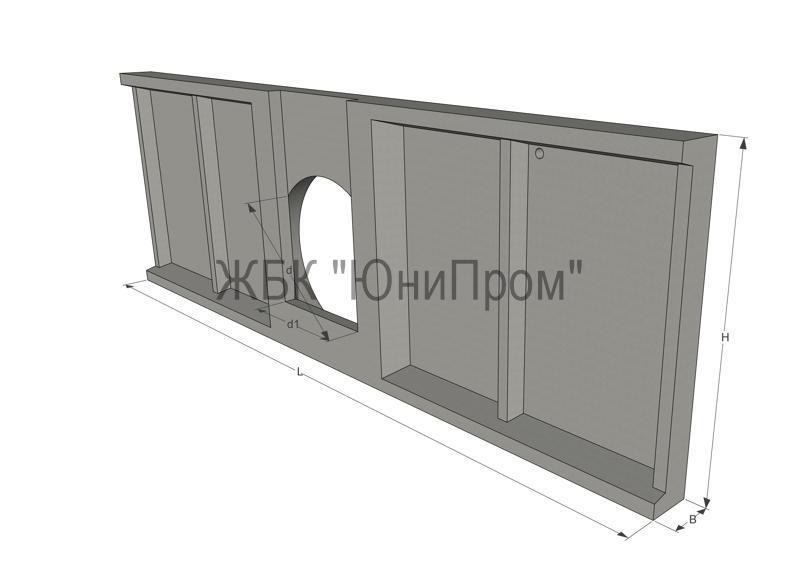

Оголовоки портальные проходные ОП

Вместе с элементами труб смотрят:
Больше наименований >
Наименование Размеры, мм. Масса, т.
L B H
ОП-6 (d = 900мм) 6000 300 2000 4,425
ОП-8 (d = 1250мм) 6000 300 2000 3,850
ОП-10 (d = 1540мм) 6000 300 2000 3,750
Оголовоки портальные непроходные ОП

Оголовоки портальные непроходные ОП

Наименование Размеры, мм. Масса, т.
L B H
ОП-8А (d = 1000/1250мм) 6000 300 2000 4,000
ОП-10А (d = 1200/1540мм) 6000 300 2000 3,9000

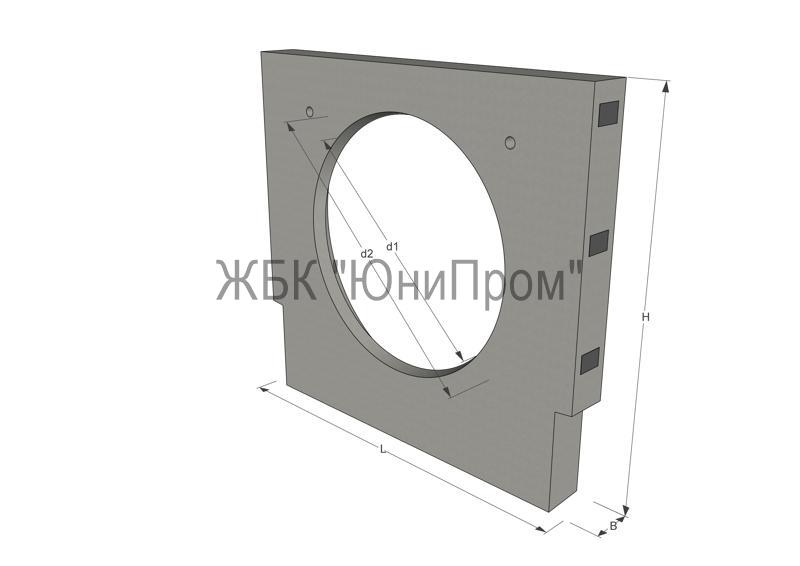

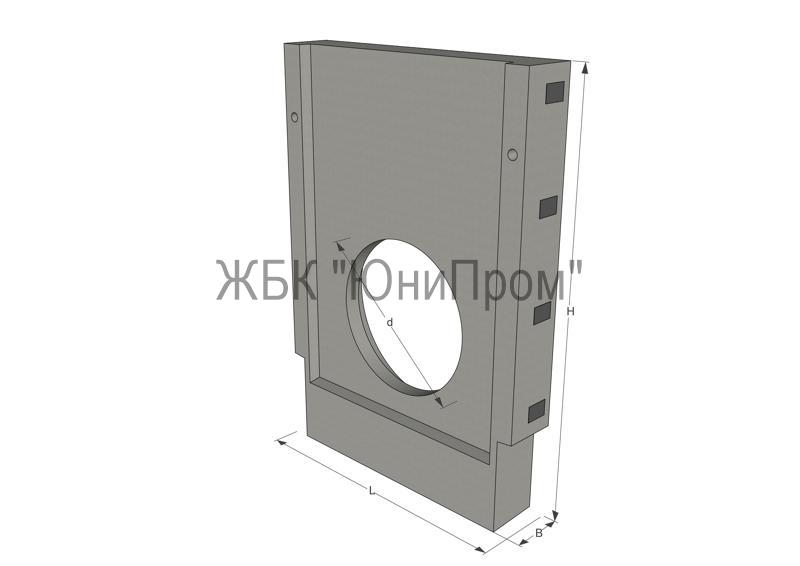

Диафрагмы для переездов трубчатых ДП

Диафрагмы для переездов трубчатых ДП

Наименование Размеры, мм. Масса, т.
L B H
ДП-12 (d = 1460/1780мм) 2400 250 2200 3,000
ДП-14 (d = 1760/2080мм) 2400 300 2900 4,2000

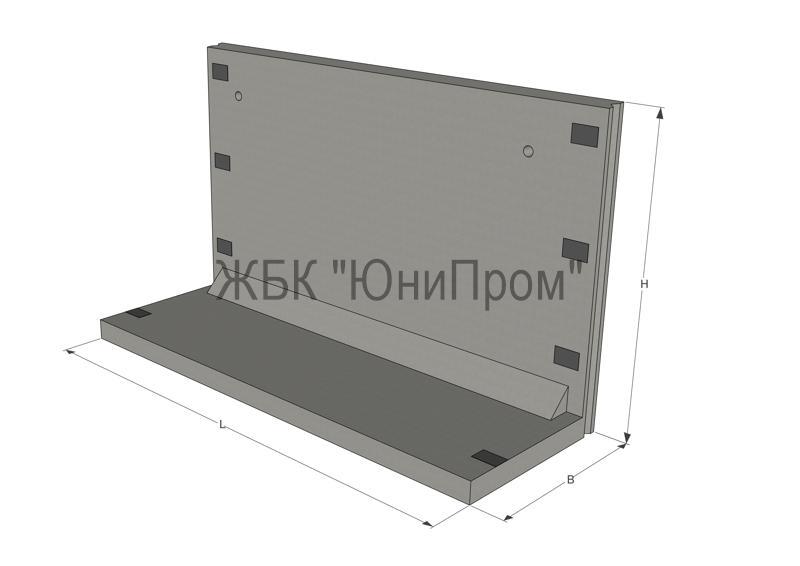

Оголовки портальные г-образные ОГ

Оголовки портальные г-образные ОГ

Наименование Размеры, мм. Масса, т.
L B H
ОГ-18 3000 1100 1800 2,750
ОГ-33 2000 1600 3300 4,775
Диафрагмы для регуляторов трубчатых

Диафрагмы для регуляторов трубчатых

Наименование Размеры, мм. Масса, т.
L B H
ДР-8 (d = 1000мм) 1800 350 2200 2,275
ДР-10 (d = 1240мм) 1900 350 2700 2,475
ДР-12 (d = 1460мм) 2400 350 2700 3,000
ДР-14 (d = 1760мм) 2400 400 3300 4,000

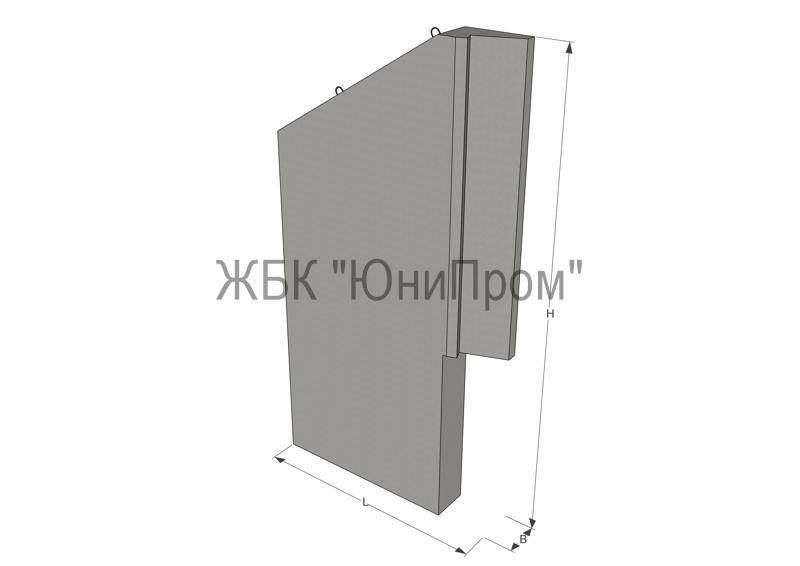

Откосные стенки труб СТ

Откосные стенки труб СТ

Наименование Размеры, мм. Масса, т.
L B H
СТ-1 1890 300 3610 3,800
СТ-2 2770 300 4150 6,475

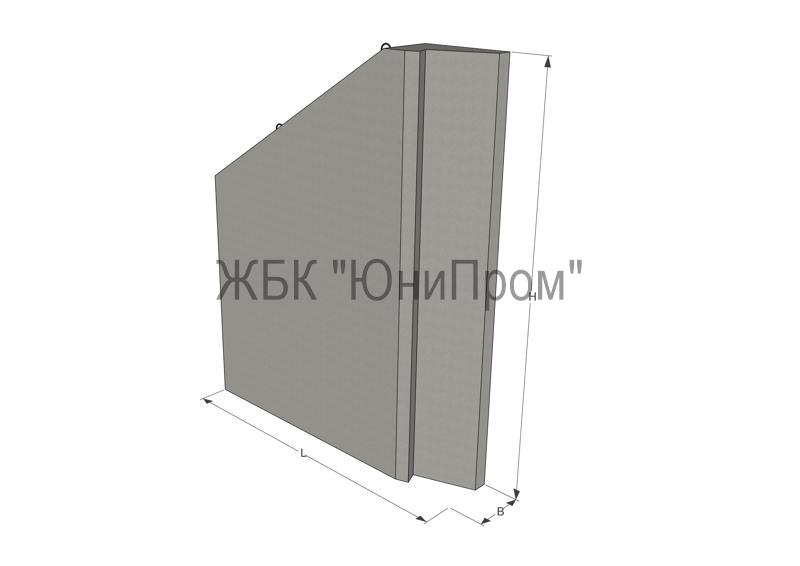

Откосные стенки труб

Откосные стенки труб

Наименование Размеры, мм. Масса, т.
L B H
СТ-3 1750 300 2790 2,825
СТ-4 1850 300 2270 2,450
СТ-5 2200 300 2470 3,100
СТ-6 2700 300 2790 4,1750
К 14 л(п) 2550 300 2700 3,880
К 18 л(п) 3220 300 3110 5,400

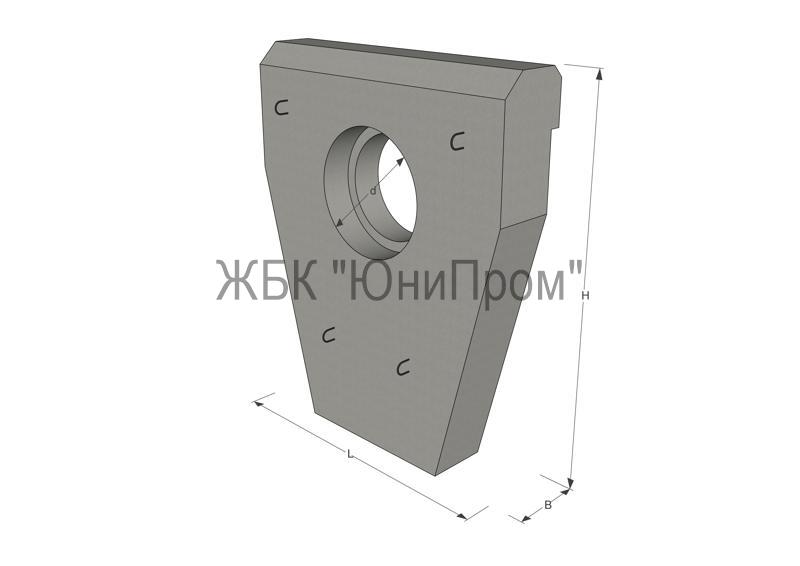

Портальные стенки труб

Портальные стенки труб

Наименование Размеры, мм. Масса, т.
L B H
СТ-8 d600 1500 350 1850 1,575
СТ-9 d800 2260 350 2350 3,100

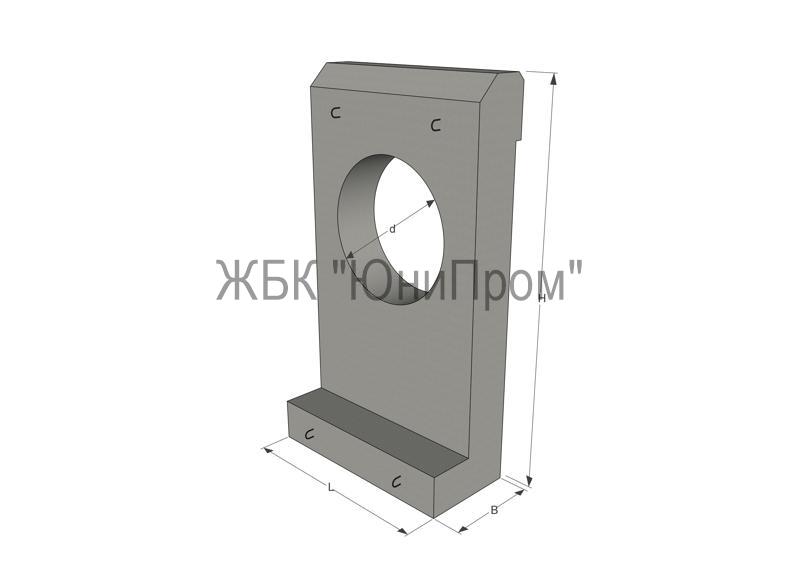

Портальные стенки труб

Портальные стенки труб

Наименование Размеры, мм. Масса, т.
L B H
СТ-10 d1000 2720 350 1220 2,525
СТ-11 2930 350 1420 3,0000
СТ-12 3250 350 1760 3,750
П 10.15 d1000 1500 680 2720 3,230
П 12.18 d 1200 1750 680 2930 3,9000
П 14.20 d1400 1950 680 3150 4,580
П 18.24 d1800 2400 680 3570 5,900

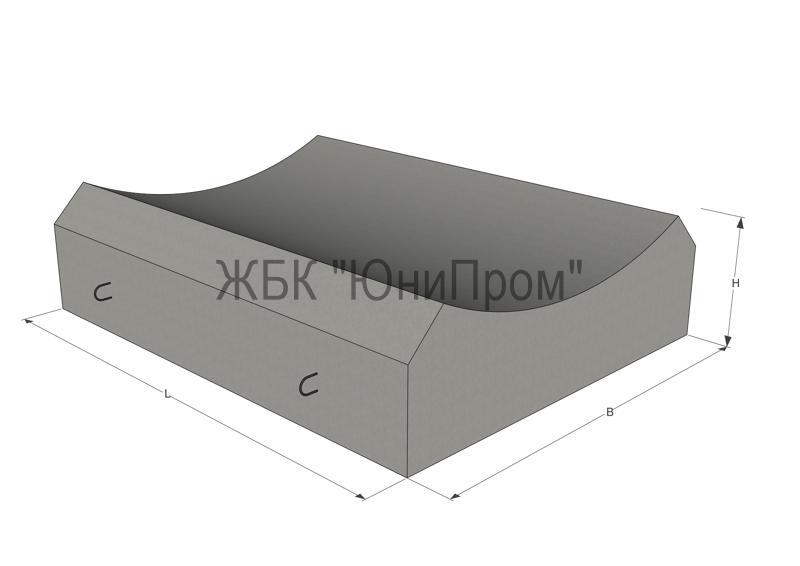

Лекальные блоки

Лекальные блоки

Наименование Размеры, мм. Масса, т.
L B H
Ф 20.1 (d1220) 2000 1160 430 1,8500
Ф 20.2 (d1440) 2000 1320 460 2,190
Ф 20.3 (d1640) 2000 1460 490 2,510
Ф 20.5 (d1800) 1980 1880 740 3,550
ЛК 4 (ЗК 4.100) 2010 1190 430 1,900
ЛК 8 (ЗК 9.100) 2010 1600 520 2,875
